Datos del producto:
Pago y Envío Términos:
|
| Método de control: | Regulador del PLC | Poder: | Electrónico |
|---|---|---|---|
| Nombre de producto: | equipo de prueba de los muebles | Uso: | SILLA DE LA OFICINA |
| estándar de diseño: | BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20 | Capacidad: | 0-500kg |
| Alta luz: | Máquina de prueba de la fuerza del brazo de la silla,Máquina de prueba trasera de la fuerza de la silla,Máquina de prueba de la fuerza ISO9001 |
||

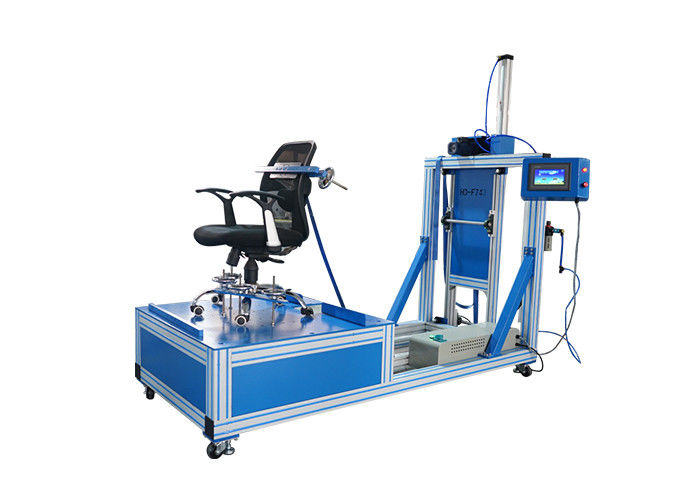

Brazo de la silla y máquina de prueba de la fuerza/probador traseros de Strengh de la silla
Vídeo de la máquina de la prueba de la silla
Función principal:
13 discos de la estabilidad presiden el brazo y las máquinas de prueba traseras de fuerza se diseñan para probar el brazo de la silla de la oficina (prueba vertical y horizontal) y la fuerza trasera. Con el regulador del PLC, el interfaz de la pantalla táctil a los parámetros de la prueba de entrada, la fuerza de la prueba y las épocas puede ser fijada, cuenta el tiempo en que alcance que fija la fuerza y la vuelta detrás automáticamente cuando tiempo encima.
Estándar de diseño: BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20
Prueba de fuerza del respaldo - l de tipo estático aplicabilidad
Esta prueba de fuerza del respaldo será realizada en tipo que presido. Para las sillas con las cerraduras de la inclinación, cerrando la silla
cambia el tipo de la silla (véase la sección 4) y debe también ser probado según la sección 6 en el montante cerrado
posición. Una silla adicional se puede utilizar para la sección 6 que prueba. Nota: Esta prueba no se aplica a las sillas
con altura del respaldo menos de 200 milímetros (7,9 adentro.).
Prueba de fuerza del brazo - vertical – aplicabilidad estática
Esta prueba de fuerza del respaldo se aplica a todas las sillas con los brazos. El propósito de la prueba es evaluar la capacidad de una silla y de un brazo de soportar las tensiones causadas aplicando fuerzas verticales en los brazos.
|
Estándar |
Contenido |
Accesorios |
|
Cláusula 5 |
Prueba de fuerza del respaldo de tipo estático yo |
La medida x 1 de la silla |
|
6 |
Prueba de fuerza del respaldo II de tipo estático y III |
|
|
11,4 |
Prueba de la esquina delantera de la Carga-facilidad – cíclico |
Diámetro dispositivo de cargamento de 203 milímetros x 1 |
|
10 |
Prueba inclinable del mecanismo |
102kg un peso |
|
12,3, y 12.3.2 |
Prueba de estabilidad posterior para el tipo I.II, y III silla |
1) Discos x 13 de la estabilidad 2) 1,5 x 356 x 711 milímetros de ayuda del polipropileno accesorio x 1 |
|
12,4 |
Estabilidad delantera |
fixtureX 1 del cargamento de la estabilidad del frente 12d disco x1 del cargamento de la estabilidad del frente 12e fixtureX 1 del cargamento de la estabilidad del frente 12g 135 libras 1 farmar indicador del Tirón-empuje con el accesorio x1 |
|
13 |
Fuerza del brazo prueba-vertical-estática |
Adaptador cargado (100 x 127 milímetros) x 1 C- accesorio x 1 |
|
14 |
Prueba de fuerza del brazo Horizontal-estático |
|
|
15 y 16 |
Prueba de la durabilidad del respaldo - cíclico para el tipo I, II y III |
Dispositivo de cargamento (tirón trasero) x 1 Dispositivo 305mm+/- 13m m x 89m m +/-13mm y grueso 12m m x 4 del ajuste de forma |
|
22 |
Hacia fuera prueba de la parada |
74 kilogramos contrapesan el hierro x 125 kilogramos de hierro del contrapeso 1 x |
|
23 |
Prueba de carga estática de la butaca de la tableta |
|
|
24 |
Prueba de la facilidad de la carga de la butaca de la tableta – cíclico |
Parámetros principales:
1, el mecanismo de la tensión, el motor servo y la arquitectura de la polea de la correa, la intensidad de la rotación transformada en la tensión y los valores complementados de la fuerza da vuelta correctamente a la tensión leída sensor, la acción del control a circuito cerrado del motor servo para alcanzar vario tirón. Prueba estática y cíclica. La reunión y la velocidad se pueden fijar libre. Utilizado principalmente para la prueba 5, 6,13,14,15, y 16.
2, además de esta máquina también se configura con dos grupos de actuador eléctrico, respectivamente, para un grupo del aparato vertical y del aparato horizontal 1 grupo, cada grupo independientemente para ajustar la velocidad y el empuje. El movimiento es 500m m
3, los medios verticales del motor servo se pueden utilizar para el actuador, el ajuste de posición vertical, usado principalmente para el primer 11,4, 22,23 y 24 de la prueba; la presión máxima es 150 kilogramos.
4, motor servo del dispositivo llano causaron el ajuste de posición del freno de los pedazos hacia arriba y hacia abajo y a la izquierda e a la derecha móvil y flexible cubrir la demanda para diversa ubicación de la prueba, se utiliza principalmente para 10,12.3 y 12,4 que prueban. empuje máximo de 50 kilogramos, ajustable arriba y abajo de la gama a partir de 500 milímetros a 1200 milímetros.
5, la chapa fonda de la máquina de la prueba que perfora filas múltiples de los agujeros del tornillo para la instalación fácil de diversos accesorios y de condiciones de prueba fijas
6, cada actuador eléctrico anticipado con un conector rápido para el reemplazo fácil del bloque de la carga y accesorio
| 7, modo de control | PLC con la pantalla LCD táctil |
| 8, el valor máximo de la tensión | 150kg |
| 9, el valor empujado máximo (horizontal) | 50kg |
| 10, el valor máximo de la presión (vertical) 150kg | |
| 11, se pueden equipar de los ordenadores, de la fuerza de registración y de los cambios de la dislocación. | |
| 12, capacidad | 0-500kg |
| 13, fijando tiempo | 0-99S |
| 14, tamaño de la máquina | (L×W×H) 1500×1400×1800m m |
| 15, accesorios de la prueba | Una plataforma de la prueba para la prueba del brazo; apretones verticales de la prueba del brazo; apretones traseros de una prueba de fuerza. |
