El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón

China El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón proveedor
El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón proveedor El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón proveedor El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón proveedor El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón proveedor

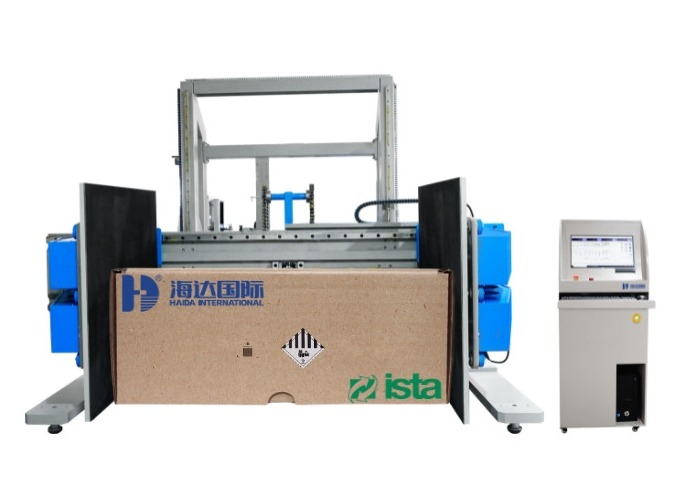

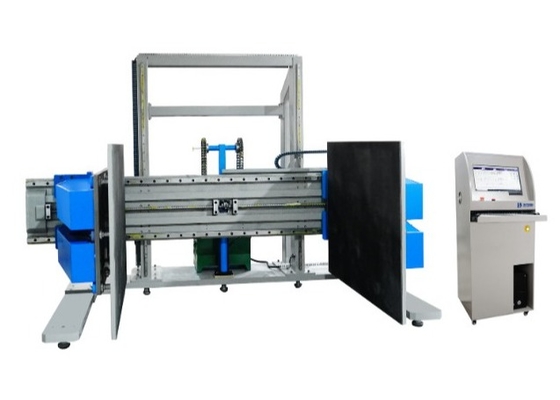

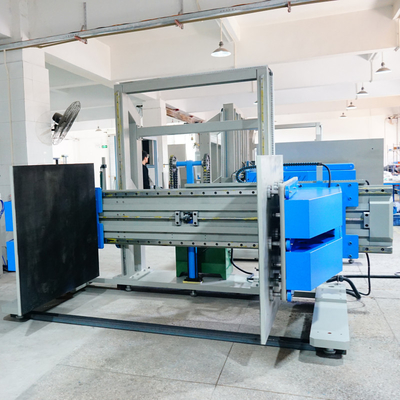

Ampliación de imagen :  El PLC controla el equipo de prueba del paquete, máquina de prueba de la fuerza de la abrazadera del cartón

Datos del producto:

Lugar de origen: Guangdong, China (Continental)
Nombre de la marca: HAIDA
Certificación: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
Número de modelo: HD-A535

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Cada sistema protegido con la fibra de la resina y la película de los PP, entonces puso en caso de m
Tiempo de entrega: 20 días después de la orden confirmada
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram, en efectivo, fideicomiso
Capacidad de la fuente: 300 sistemas por Haida del mes
Contact Now
Descripción detallada del producto
Max. Force:: 400~3000Lb Célula de carga:: célula de carga 4 para la exactitud más alta
Motor:: Motor servo de Panasonic con el sistema de impulsión de la velocidad variable de DC, barra mecánica Velocidad de la prueba:: 0.25-2.5mm/sec (que acuerda ISTA 6 - CLUB de SAMS)
Espacio de Up-down: 100-600m m, ajustable, pueden ser modificados para requisitos particulares Dimensión: 3: 810 en 1900 en 2100

          El PLC controla el equipo de prueba del paquete, prueba de la fuerza de la abrazadera del cartón



Descripción de producto:


La máquina de prueba de la fuerza de la abrazadera del paquete y del cartón se diseña para medir las desviaciones de los paquetes del producto y la capacidad protectora de los paquetes para el producto al sufrir la presión llana en curso de transporte y almacenamiento para mejorar la calidad del paquete del producto.



Los parámetros principales



Artículo Descripción
Max. Force 400~3000Lb
Peso máximo del espécimen 600kg (puede ser modificado para requisitos particulares)
Célula de carga célula de carga 4 para la exactitud más alta
Sistema de control Regulador de la pantalla táctil, Windows 7, interfaz RS-232
Motor Motor servo de Panasonic con el sistema de impulsión de la velocidad variable de DC, barra mecánica de alta precisión del tornillo de la bola
Lectura de la fuerza kgf, Ibf, N, KN, T etc
Resolución de la célula de carga 1/250,000
Precisión de la carga dentro del ±0.25%
Paralelismo de cristales de exposición Paralelo dentro de ±2.5mm
Fijación de tamaño de la placa con abrazadera Profundidad 48inch de la altura 48inch X
Fijación de altura ajustable de la placa con abrazadera 0~1000m m
Fijación de anchura ajustable de la placa con abrazadera 200~2000m m
Dimensión del embase 2200 x 2100m m
Pruebe la velocidad 0.25-2.5mm/sec (que acuerda ISTA 6 - CLUB de SAMS)
Software TM 2101
Exhibición de datos Carga, dislocación, velocidad, velocidad de carga y tiempo transcurrido
Función La abrazadera puede estar hacia arriba y hacia abajo
Fijación del requisito de la placa con abrazadera Haga a los dos tableros de fijación con abrazadera completamente y no-defórmelos bajo condición del trabajo (2000 libras) y hágalos afianzando a los tableros con abrazadera vertical paralela y de fijación con abrazadera del tablero y de la tierra. La fijación del tablero con abrazadera es más gruesa de 25m m.
Características de la seguridad

E-parada

Protección de la sobrecarga

Interruptores de límite superior y más bajo

Sensor de la carga con el retratamiento automático



Estándares de diseño:



ASTM D642 ISTA 6 - CLUB ISTA 3J de SAMS



Protección de la seguridad



Protección contra sobrecarga, protección de la sobretensión y dispositivo de protección limitado de la posición



Método de pruebas de la compresión de la abrazadera de productos grandes



1. Antes de colocar el producto embalado entre los cristales de exposición, verifique que la fuerza de la abrazadera usando el indicador de la abrazadera. El indicador se debe colocar entre las hachas de la manera de los puntos el aproximadamente 1/2 de la articulación del cristal de exposición encima de los cristales de exposición.

2. Cada vez que se afianza con abrazadera el producto, la fuerza debe ser aplicada para un mínimo de 15 segundos y no exceder 1 minuto.

3. Aplique la fuerza de la abrazadera en la muestra con los cristales de exposición que descansan sobre el piso y el borde delantero de los cristales de exposición a ras del frente del paquete si el paquete es demasiado grande para que las abrazaderas sean rasante al borde delantero (es decir, refrigerador grande, al tractor etc.), abrazadera tan cerca al borde como sea posible.

4. Afiance el producto con abrazadera un total de 10 veces en la orientación rasante.

5. Aplique la fuerza de la abrazadera en el producto embalado con los cristales de exposición en una pulgada 6×6 (el 15.2x15.2cm) compensan la posición. Las dimensiones horizontales y verticales de la compensación se miden en la esquina del frontal inferior del cristal de exposición. Si el paquete es demasiado grande para que la abrazadera sea colocada 6 pulgadas del borde delantero (es decir, refrigerador grande, del tractor etc.), abrazadera tan cerca a esta posición como sea posible.

  1)Número de la excepción

  1: para los productos grandes con una resbalón externa obvia, visible, la prueba compensada de la abrazadera no se conduce si el producto no extiende más allá de cualquier parte de la resbalón y hay una cierta forma de manejar el gráfico u observar que indica para afianzar con abrazadera solamente de la resbalón. Si no hay gráfico o la indicación de esto o allí es una cierta proyección más allá de la resbalón, después se conduce el protocolo entero de la prueba de la abrazadera.

  2) número de la excepción

  2: Si la altura del producto, cuando está colocada en su orientación normal del envío, es ≤ 12 pulgadas, las 6 pruebas compensadas de la pulgada x6 no se conducen.

6. Afiance el producto con abrazadera un total de 10 veces con la abrazadera en la posición compensada de la pulgada 6 x6.

7. Repita el paso 5.2.5 a menos que con una posición de abrazadera compensada de la pulgada 2 x6. La compensación de la pulgada 2 x6 es similar a la compensación de la pulgada 6 x6 a menos que los cristales de exposición se orienten tales que son 2 pulgadas del piso y 6 pulgadas de trasero del borde delantero del paquete. Si el paquete es demasiado grande para que las abrazaderas sean colocadas 2 pulgadas del borde delantero (es decir, refrigerador grande, del tractor etc.), abrazadera tan cerca a esta posición como sea posible.

8. Rubor y compensación de la repetición que afianzan con abrazadera en el resto de los lados del producto que se indican en los gráficos de dirección como aceptables para la dirección de la abrazadera.

Según estándares del veredicto, si hay un artículo falló en la prueba, después propone el “fracaso de la prueba que manejaba la hoja



Método de pruebas de la compresión de la abrazadera de pequeños productos

Antes de la prueba de la abrazadera, verifique que la abrazadera para usar el indicador de la fuerza de la abrazadera. El indicador se debe colocar entre las hachas de la manera de los puntos el aproximadamente 1/2 de la articulación del cristal de exposición encima de los cristales de exposición.

Durante la prueba de la compresión de la abrazadera de pequeños productos, 4 muestras serán utilizadas según lo resumido abajo.



1. Si, cuando está orientada para la prueba de la abrazadera (basada en los gráficos de dirección) los lados perpendiculares a los cristales de exposición de un solo ≤ 24" de la muestra (los 61cm), entonces la muestra 4 se coloca en” de lado a lado un” oritentation como se muestra al higo 1 (con 2 muestras en la parte inferior y 2 en el top)
2.  Si, cuando están orientados para la abrazadera que prueba los lados perpendiculares a los cristales de exposición de una sola muestra son >24” (los 61cm), después las 4 muestras se deben colocar en un higo 2. de la orientación de la top-parte inferior como se muestra. Si, cuando están colocados 4 altos, las muestras unas de los están totalmente sobre el top de los cristales de exposición, que la muestra se puede quitar de la fijación con abrazadera en esta orientación solamente (el higo 3 muestra 3 MHC listos para la prueba de la abrazadera con la 4ta muestra quitada de la prueba en esta orientación)
3 cada vez que se afianzan con abrazadera las muestras, la fuerza debe ser aplicada para un mínimo de 15 segundos y no exceder 1 minuto.
4. Aplique la fuerza de la abrazadera en las muestras con los cristales de exposición que descansan sobre el piso y las muestras a ras del borde delantero de los cristales de exposición (véase fig2). Si las muestras son demasiado grandes para que las abrazaderas sean rasantes al borde delantero, abrazadera tan cerca al borde como sea posible.
5.Clamp el producto un total de 10times con las abrazaderas en la orientación rasante.
6. Aplique la fuerza de la abrazadera en el producto embalado con los cristales de exposición en una posición compensada de la pulgada 2×2 (véase el higo 3). Las dimensiones horizontales y verticales de la compensación se miden en la esquina del frontal inferior del cristal de exposición. Si el paquete es demasiado grande para que las abrazaderas sean colocadas 2 pulgadas del borde delantero, abrazadera tan cerca a esta posición como sea posible.
7. Afiance el producto con abrazadera un total de 10 veces con las abrazaderas en la posición de la compensación.
8. Repita la compensación del rubor y de la pulgada 2x2 que acampa en el resto de los lados del producto que se identifiquen en los gráficos de dirección como aceptables para la dirección de la abrazadera. Obsérvele por favor, dependiendo de la geometría de la caja, puede utilizar ambos de lado a lado y la orientación de la top-parte inferior durante la prueba de la abrazadera.



Recepción de un producto más relacionado a hacer clic aquí

Serie del Haida ISTA que prueba Machine.pdf
