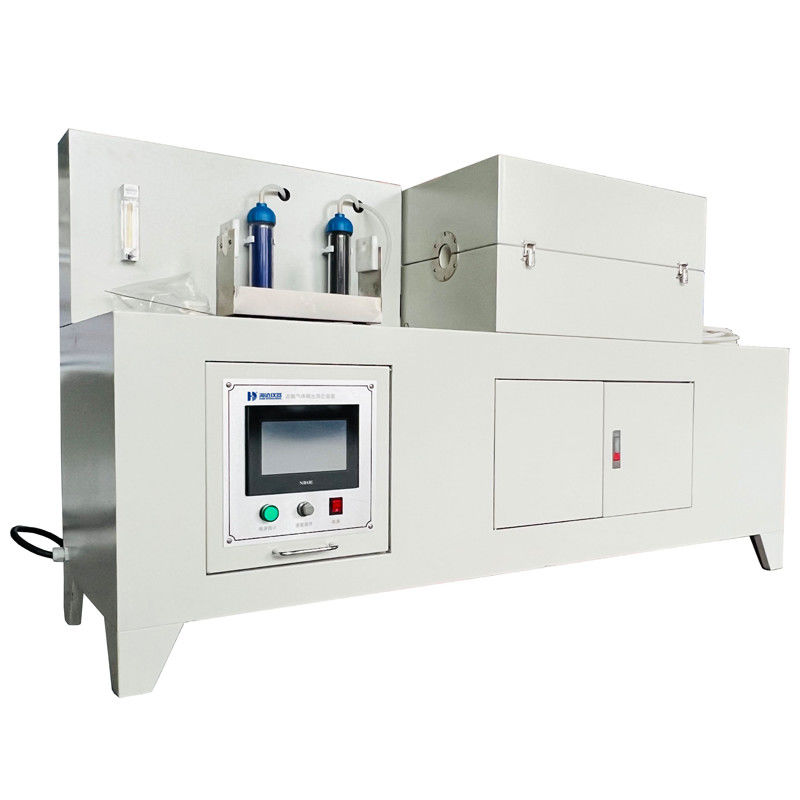

Aparato de medición de las emisiones de gases halógenos

Dispositivo de medición de las emisiones de gases halógenos

Descripción:

Este aparato mide el valor del pH, la acidez y la conductividad de los gases emitidos durante la combustión de materiales de cables u cables ópticos.Se utiliza para determinar el contenido total de gas ácido halógeno en cables flame retardantes de bajo contenido de halógeno y sin halógeno y para evaluar la acidez del gas mediante mediciones de pH y conductividad.

Conformidad Slas mandarinas:

GB/T 17650.1 (Métodos de ensayo para los gases desarrollados durante la combustión de materiales de cables u cables ópticos)
Se aplicarán las siguientes medidas:
Las especificaciones de la IEC 60754-1:1994, CEI 60754-2:1991
GB/T 19666-2005 (Reglas generales para cables y cables ignífugos y ignífugos)
Se trata de la GA 306.1-2007 (sección 6.3.4), GA 306.2-2007 (sección 6.3.4)

UL 2556-2007 (secciones 9.10 y 9.11)

1Fuego tubular:

Cámara de calefacción:La longitud efectiva es de 600 mm y el diámetro de Ø42 mm.

Sistema de calefacción:Sistema eléctrico de calefacción ajustable; potencia: 220 V/10 kW (véase la figura 1).

2. tubo de combustión:

El material:Tubo refractario de sílice resistente a la corrosión.

Las dimensiones:Diámetro interno: 40 mm; longitud de la protrusión en la entrada: 60 ∼ 200 mm; longitud de la protrusión en la salida: 60 ∼ 100 mm (permitiendo la expansión térmica).

3El barco de combustión:

El material:Tubo de cuarzo fundido.

Las dimensiones:La longitud es de 100 mm, la anchura es de 25 mm y la profundidad es de 10 mm.

Mecanismo de alimentación:Impulsado por un imán de barra y alambre de platino.

4- Recolección de gas:

Botellas de absorción:Dos frascos; uno equipado con una agitación magnética y que contiene 220 ml de solución de hidróxido de sodio.

5Sistema de suministro de gas:

Métro de flujo de aire:Rango ajustable: 20×200 ml.

Compresor:Proporcionado por el usuario.

6. Muestreo:

Cantidad de la muestra:500 ‰ 1000 mg.

7. Medición del contenido de ácido halógeno:

Balanza analítica (opcional):Precisión: 0,1 mg.

Medidor de pH digital:Precisión: 0,02 pH.

Métro de conductividad:Las pruebas de detección se realizarán en un laboratorio de la Unión en el que se utilicen las pruebas de detección.

Sistema de control:PLC + pantalla táctil Weintek para una operación precisa y fácil de usar.

8. Componentes clave:

• Horno de calefacción tubular (1 juego)
• Tubos de calefacción de cuarzo (1 juego)
• Cuadro de control (1 unidad)
• Agitador magnético (1 unidad)
• Colmo de filtro (500 ml, 2 unidades)
• Botella de lavado con gas (500 ml, 2 unidades)
• Termócouple de tipo 1.5 (1 conjunto)
• Tubos de silicona (3 metros)
• Tubos de caucho (2 metros)
• Barcos de combustión (20 unidades)
• Medidor de pH digital (1 unidad)
• Medidor de conductividad (1 unidad)
